系统图是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。

　　与土建图纸不同，安装图纸主要是用各种规范性的符号代替，所以顺便结合前几篇我们所学习的知识，认清各自代表什么意思。

　　系统图是安装图纸中必不可少的一部分，电气系统图即电气系统控制图。是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。

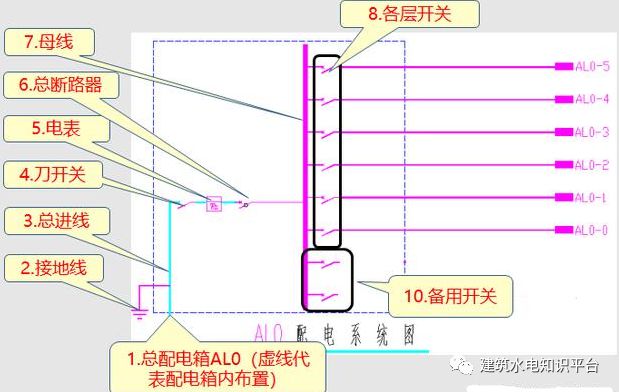

　　系统图的展现的就是一个建筑配电箱的接线情况，如何布线通往各处的分配电箱以及其它线

　　系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。原理大家应该都明白了，但是还是看不懂。

　　原因安装图纸都是用符号来表示，对于零基础来说，这些就是天书。这时就要用到前面我们学习的识图知识，不知道的，先看看前面的安装文章。

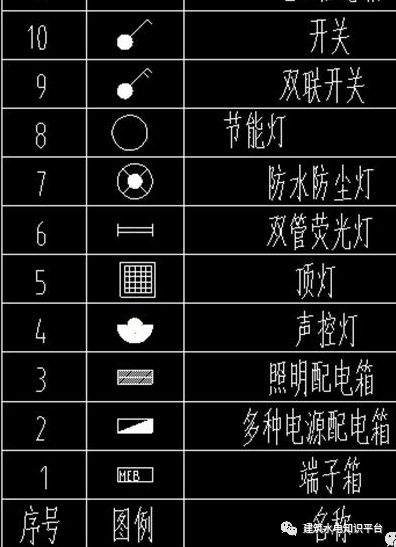

　　电气安装上的字母符号大概有3000多个，记，肯定是记不住，只要了解常见的重要的字母符号示意也就可以了。

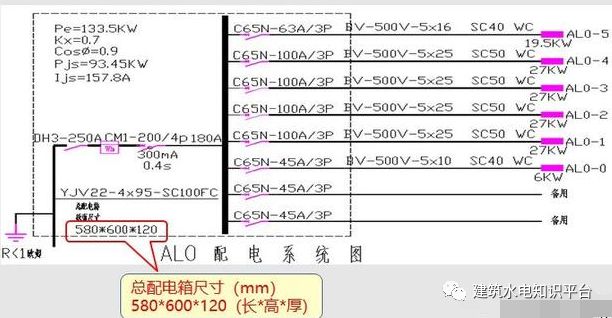

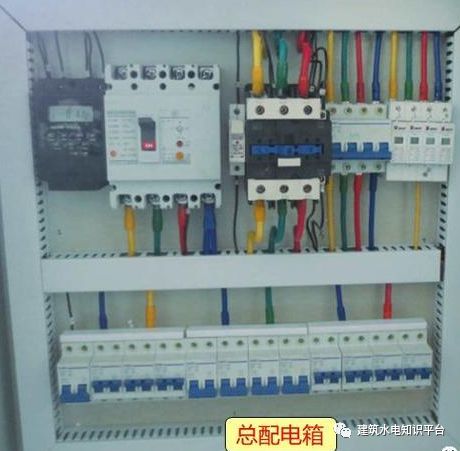

　　配电箱基本上都是购买的成品，算量时计算个数即可，箱内元器件大家大概了解就行，不用刻意记忆。

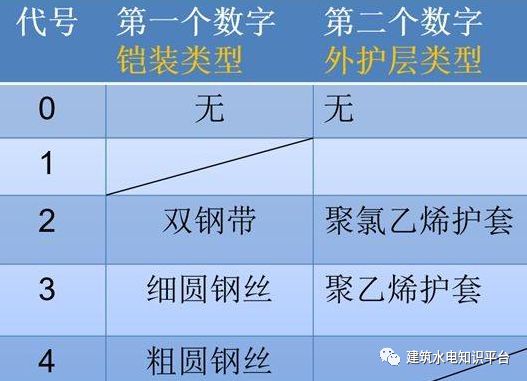

　　前面在讲电线配管时，重点讲了它们的符号识别。现在拿来实践一下，如果你还是认不清，说明前面学习的还是不扎实。

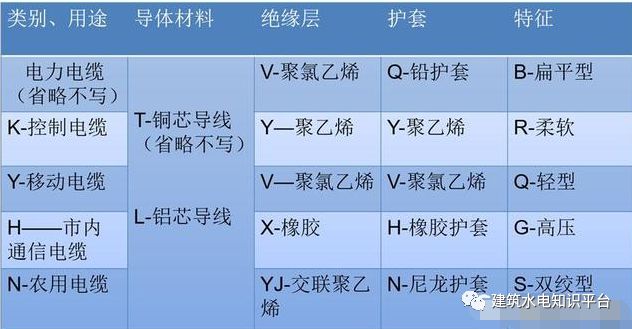

　　V——第一次出现，表示聚氯乙烯（塑料的）绝缘；第二次出现，表示聚氯乙烯护套

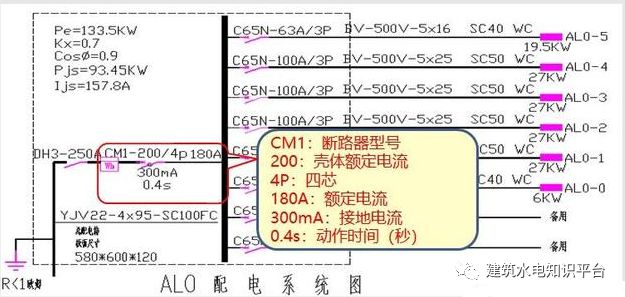

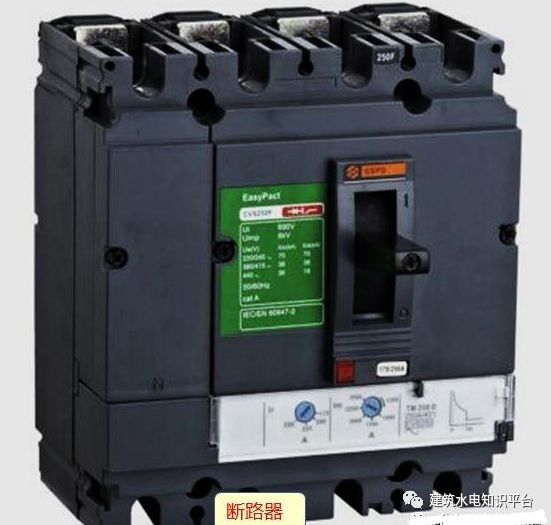

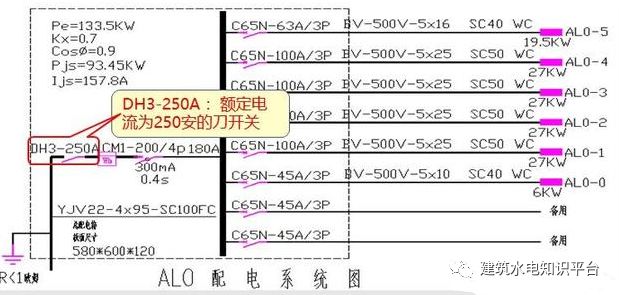

　　断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。简单理解就是总开关。简单kb体育平台 kb体育在线入口了解即可。

　　设计指标一般标注左上角，其含义如图17所示，理解不了也没有关系，对做预算没有什么用，知道是设计指标就行。

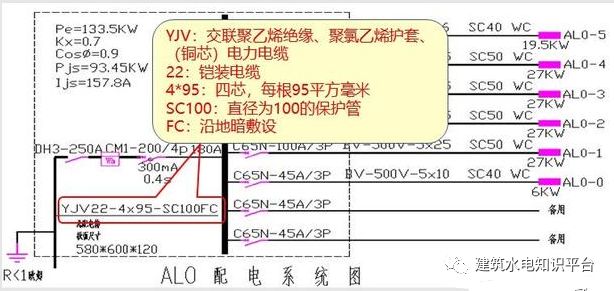

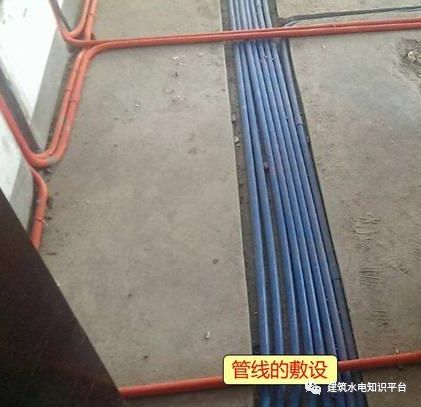

　　由于配电箱算个数，内部参数意义不大，但是配管，配线采用什么材质，什么铺设方式，导线直径等，都是要我们算量时要考虑的。以及通往哪个分配电箱。

　　分配电箱的系统图同理，非常好理解了。总配电箱分往各层的分配电箱，分配电箱供应控制各个回路的电气设备。

　　回路的走向与接什么电气设备，就要详细看各层的平面图纸了，也不难。系统图是对这个工程的线路组成做到心中有数，大家平常可以多找找系统图看看
