光导照明是一种利用光导纤维传输光线进行照明的技术，它利用了光的全反射现象来实现光线的传输。

　　光导照明的原理可以简单地理解为，将光源发出的光线通过光纤传输到需要照明的地方。

　　光纤是一种具有高折射率的材料，它能够将光线束中的光线通过全反射的方式无损地传输到另一端。

　　在光导照明系统中，光源通常被放置在光纤的一端，通过发出大量光线来提供照明。

　　在光纤的另一端，光线会通过适当的发散器件进行散射，从而使得光线能够均匀地照亮整个区域。

　　光导照明的优点之一是能够将光源与照明区域分离开来，可以根据实际需要对光源的位置进行灵活调整，从而实现更加灵活和多样化的照明效果。

　　此外，由于光导照明采用了光纤传输光线，可以避免由于光的传输损耗而导致的能量损失，提高了照明效果和节能性能。

　　光导照明在实际应用中有着广泛的用途，例如商业建筑、户外景观照明、艺术装饰等。

　　同时，光导照明还可以提高照明质量和效率，延长光源的寿命，降低对环境的污染。

　　它在室内外照明领域具有广阔的应用前景，并为人们创造了更加美好和舒适的照明环境。

　　光导照明具有节能、环保、柔和、均匀照明等优点，因此在建筑、航天、医疗等领域得到了广泛应用。

　　光源发出的光线首先经过光纤的输入端，由于光纤的高折射率，光线会发生全反射，沿着光纤内部不断传播。

　　在光纤的传输过程中，由于光线的传播路径是弯曲的，因此光线会不断地发生全反射，从而实现光线的传kb体育平台官网 kb体育输。

　　光纤的直径通常在几个微米到几十个微米之间，可以非常柔软地弯曲，因此非常适合用于各种场合的照明。

　　光纤的材料和制作工艺对光导照明的效果有着重要影响，优质的光纤材料和精湛的制作工艺可以有效提高光导照明的效果。

　　同时，通过控制光源的亮度和颜色，可以实现不同的照明效果，满足不同场合的需求。

　　随着光纤材料和制作工艺的不断改进，光导照明的效果和成本都得到了进一步提升，使其在更多领域得到了应用。

　　同时，光导照明也需要克服光线传输损耗、光源稳定性等方面的技术难题，以进一步提高其在实际应用中的可靠性和稳定性。

　　总的来说，光导照明技术以其节能、环保、柔和、均匀照明等优点，在建筑、航天、医疗等领域有着广阔的应用前景。

　　通过不断的技术创新和实践探索，相信光导照明技术将会在未来发展中发挥越来越重要的作用，为人们的生活和工作带来更加舒适和便利的照明体验。

　　有圆形和方形可选择； 具有高透光性、高扩散性； 显色性好，光线柔和，无眩光； 具有很好的隔热、隔音功能。

　　有句谚语“阳光不到的地方是医生常到的地方”，万物生长靠太阳, 导光管采光系统将阳光引入到室内，避免了人们长期在电光源下生活 和工作，可减少许多疾病的产生。

　　导光管采光系统直接采集室外自然光、太阳光，能过滤90%以 上的有害紫外线，导入室内的光线达到全光谱、无频显、无眩光， 使工作环境更加舒适，减少疲劳和长期处在灯光引起的各种疾病， 从而提高工作效率。

　　光导照明系统可提高 各种绿色建筑评价和LEED认证的得分 成功案例：深圳建科大厦

　　联合利华 联亚制衣（合肥） 奥林匹克森林公园 秦皇岛在水一方 百事可乐 南昌格特拉克 崇明生态大楼 昆明卷烟厂 可口可乐 ……

　　系统采光罩利用与特警盾牌较为相拟的PC复合材料，硬度 高，抗冲击性强，并用防盗螺丝固定在防雨板上。防止他 人任意拆卸。多用于公共地面建筑。

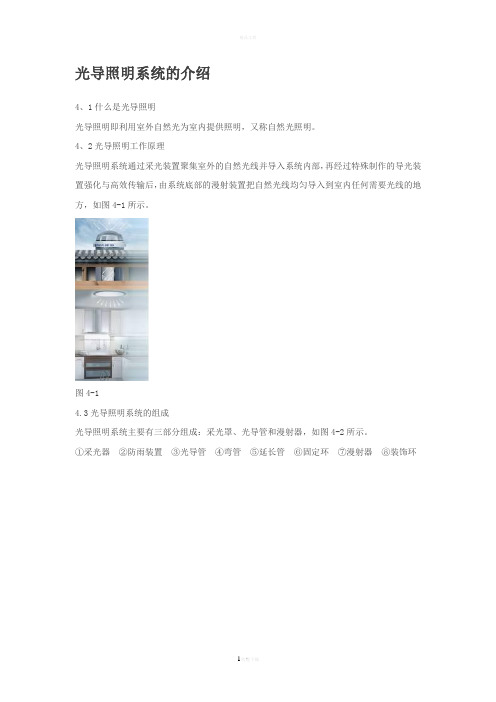

　　光导照明系统的介绍4、1什么是光导照明光导照明即利用室外自然光为室内提供照明，又称自然光照明。

　　4、2光导照明工作原理光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内任何需要光线光导照明系统的组成光导照明系统主要有三部分组成：采光罩、光导管和漫射器，如图4-2所示。

　　①采光器②防雨装置③光导管④弯管⑤延长管⑥固定环⑦漫射器⑧装饰环图4-24.4光导照明系统的安装方式，图4-3。

　　图4-3光导照明系统安装示意图4.5光导照明的应用场所光导照明系统可以应用于各种建筑场所，但现在国内主要应用于大跨度的厂房、场馆、办公、地下空间等采光不好及白天需要照明的场所，都用于单层及顶层建筑。

　　5、光导照明系统说明光导照明系统的光线传输原理是光线的反射与漫射，其光线的反射（传输）介质是系统内部的光导管（高反射材料），所以对光导管的反射率要求很高（图5-1）。

　　图5-1材料反射率与系统总反射率的关系曲线次反射）说明：由上图可以看出，系统的效率与反射材料反射率的n次方成正比。

　　光导照明系统的发光效率还与光导管的直径大小和管道的长短有关，如图5-2和图5-3所示。

　　说明：上图所示，导光管长度为3米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

　　说明：上图所示，导光管直径为0.53米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

　　此外，光导管的放置方式和弯转次数也对系统的发光效率有影响，上述光导管为竖直放置光线在水平光导管内反射次数增加，光损加大，系统发光效率降低，所以水平管道传输不宜超过3.0m。

　　另根据实验，系统每增加一个弯头，其光效降低10-15%，所以光导管弯头不宜超过2个。

　　光导管是一种能够将光线引导和传输的光学器件，它由高折射率的芯层和低折射率的包层构成。

　　当光线从高折射率的芯层射入到低折射率的包层时，会发生全反射现象，即光线会在界面上发生反射并沿着芯层传输。

　　由于光导管的芯层具有较高的折射率，而包层则具有较低的折射率，使得光线能够在光导管内部无损耗地传输。

　　当光线进入光导管后，会在芯层内部一直传输下去，直到光线到达光导管的另一端。

　　这是因为光导管的芯层具有较高的反射率，能够有效地将光线限制在芯层内部，避免光线的散射和损耗。

　　由于光导管具有较小的尺寸和较高的灵活性，可以根据需要将光导管安装在各种形状和位置，实现灯光的任意分布。

　　同时，光导管照明采用了全反射的原理，能够将光线有效地传输到需要照明的区域，减少了能量的损耗，实现了节能的效果。

　　通过控制光线的入射角度和传输路径，可以实现不同的照明效果，如聚光和泛光。

　　聚光效果可以将光线集中在特定区域，实现局部照明；泛光效果则可以将光线均匀地照射在整个区域，实现全局照明。

　　通过光线在光导管内部的全反射和传输，可以实现灵活分布、节能高效的照明效果。

　　这种照明技术在室内和室外照明中具有广泛的应用前景，将为人们创造更加舒适和美好的光环境。

　　它利用了光导纤维的高透明性和柔韧性，将光源发出的光能输送到需要照明的区域，实现全方位、均匀的照明效果。

　　光源发出的光线经过适当的聚光和反射处理后，通过光导纤维传送到各个照明部件。

　　光导纤维是一种具有高透明性的特殊纤维，它不会因为传送距离的增加而导致能量损失。

　　照明部件是光导照明系统的接收部分，用于将光导纤维传来的光能散射到需要照明的区域。

　　照明部件可以采用透镜、反射板等组件，将光能进行适当的分散和集中，实现照明效果的优化。

　　首先，光导纤维可以灵活布置，适应各种复杂形状的空间需求，使照明效果更加均匀。

　　其次，光导照明系统具有节能高效的特点，能够实现能量的有效利用和损失的降低。

　　此外，光导照明系统还具备光线控制、色温控制等功能，可以满足不同场景的照明需求。

　　总之，光导照明以其高效、节能的特点，在建筑照明、汽车照明等领域得到了广泛应用。

　　通过合理设计和组合，可以实现多种照明效果，为人们提供更加舒适、环保的照明体验。

　　它是对太阳光能的直接利用，通过这个系统把光亮传输到需要光照的地方，比如说地下车库、海洋馆、植物照明等场合。

　　光导照明的系统组成包括：采光罩、防雨装置、标准管、弯管、延长管、固定环、装饰环、漫射器等组成。

　　其工作原理是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过光导装置强化并高效传输后，由漫射器将自然光均匀导入室内需要光线的任何地方。

　　原理将室外的自然光线透过采光罩导入系统内进行重新分配，再经特殊制作的光导管传输和强化后由系统底部的漫射装置把自然光均匀高效地照射到室内任何需要光线的地方，得到由自然光带来的特殊照明效果。

　　主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是聚光器的造价相当昂贵，从而限制了其在建筑业中的推广应用。

　　目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由PC或有机玻璃注塑而成，表面有三角形全反射聚光棱。

　　这种类型的光导管主要由聚光罩、防雨板、可调光导管、延伸光导管、密封环、支撑环和散光板等组成导光管采光系统的工作原理导光管采光系统又叫光导照明、日光照明、自然光照明等。

　　系统主要分三个部分：一、采光区：利用透射和折射的原理通过室外的采光装置高效采集自然光，并将其导入系统内部，其透光率高达90%以上；二、传输区：导光管内壁反光率高达%，可以保证光线长距离高效传输。

　　三、漫射区：由漫射器将比较集中的自然光均匀地分散到室内需要光线的各个地方，其透光率同样高达90%以上。

　　自然光在建筑设计中能制造出丰富的空间效果和光影变化，给人立体的感觉、层次的感觉、开敞的感觉以及温顺的感觉。

　　各种光源的视觉试验结果说明，在一样照度的条件下，自然光的识别力气优于人工光，有利于人们生活和保护视力。

　　其次，自然光具有确定的杀菌力，可以预防肺炎和其他疾病，还可以调整人体的生物节奏。

　　自然光对人的心理状况也有很大影响，采光口是视觉与外界环境沟通的渠道，长期在没有自然光的环境中生活，简洁烦躁、愁闷、懊丧和紧急担忧，严峻的还可能患上幽闭恐惊症。

　　在可持续进展已经成为当今世界主题的时候，建筑中可再生能源的应用也开头受到广泛关注。

　　利用自然光照明，能够节约照明所消耗的电能和改善室内的生态环境，对降低建筑能耗和建设节约型城市具有格外重要的意义。

　　1.3设计依据1 、《建筑采光设计标准》(GB 50033-2023) 2、《建筑照明设计标准》(GB 50034-2023)3、《导光管采光系统技术规程》(JGJ/T374-2023)4、《绿色建筑评价标准》(GB/T 50378-2023)5、《公共建筑节能设计标准》(GB/50189-2023)二、绿色方案2.1绿建评分标准绿色建筑的评价应以单栋建筑或建筑群为评价对象。

　　评价指标体系由节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内环境质量、施工治理、运营治理7 类指标组3 个等成。

　　4、2光导照明工作原理光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内任何需要光线光导照明系统的组成光导照明系统主要有三部分组成：采光罩、光导管和漫射器，如图4-2所示。

　　①采光器②防雨装置③光导管④弯管⑤延长管⑥固定环⑦漫射器⑧装饰环图4-24.4光导照明系统的安装方式，图4-3。

　　图4-3 光导照明系统安装示意图4.5光导照明的应用场所光导照明系统可以应用于各种建筑场所，但现在国内主要应用于大跨度的厂房、场馆、办公、地下空间等采光不好及白天需要照明的场所，都用于单层及顶层建筑。

　　5、光导照明系统说明光导照明系统的光线传输原理是光线的反射与漫射，其光线的反射（传输）介质是系统内部的光导管（高反射材料），所以对光导管的反射率要求很高（图5-1）。

　　图5-1 材料反射率与系统总反射率的关系曲线次反射）说明：由上图可以看出，系统的效率与反射材料反射率的n次方成正比。

　　光导照明系统的发光效率还与光导管的直径大小和管道的长短有关，如图5-2和图5-3所示。

　　说明：上图所示，导光管长度为3米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

　　说明：上图所示，导光管直径为0.53米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

　　此外，光导管的放置方式和弯转次数也对系统的发光效率有影响，上述光导管为竖直放置光线在水平光导管内反射次数增加，光损加大，系统发光效率降低，所以水平管道传输不宜超过3.0m。

　　LED具有高亮度、高效能和长寿命等优点，因此成为光导管照明系统的理想光源。

　　通常情况下，光导管内部会通过特定的镀膜或反射材料来增加光的传输效率，并减少能量的损失。

　　首先，光导管的传输距离有限，因此在长距离照明需求时需要合理配置光源和光导管。

　　其次，光导管的弯曲和弯折会导致光信号的损失，因此在设计和安装中需要注意光导管的布置和连接。

　　通过合理选择光源、光导管和光输出端，光导管照明系统可以实现高亮度、高效能和灵活的照明效果。
