消防工程大样图之一：应急灯强启配电和原理图消防工程大样图是消防设计中的重要组成部分，它详细描述了消防设备的布局、安装要求和连接方式。

　　一、应急灯强启配电部分应急灯强启配电是消防工程中的关键设备之一，它能够在紧急情况下强制点亮应急灯，为人员疏散和逃生提供必要的照明。

　　以下是应急灯强启配电的组成和功能：1、应急灯：应急灯通常安装在走廊、楼梯间和公共场所等位置，它们能够在停电或火灾等紧急情况下自动点亮，为人员提供必要的照明。

　　2、强启开关：强启开关是应急灯强启配电的核心部件，它能够在紧急情况下强制点亮应急灯。

　　3、电源适配器：电源适配器将市电转换成应急灯所需的电压和电流，保证应急灯的稳定工作。

　　4、控制线路：控制线路连接强启开关和应急灯之间的电路，实现强启信号的传输和控制。

　　应急灯强启配电的工作原理和流程如下：1、在正常情况下，应急灯处于待机状态，强启开关处于关闭状态。

　　二、应急灯强启配电原理图部分应急灯强启配电原理图是描述应急灯强启配电工作原理和电路连接的图表。

　　以下是应急灯强启配电原理图的设计思路和技术要点：1、标注各个元器件的位置和作用：在原理图中，需要清晰标注出强启开关、电源适配器、控制线路和应急灯等元器件的位置和作用。

　　2、描述各个元器件的连接方式和原理：在原理图中，需要详细描述各个元器件之间的连接方式和原理，包括电源连接、控制线、绘制原理图并进行详细说明：在绘制原理图时，需要使用规范的电路符号和标注方式，以便于阅读和理解。

　　同时，需要对原理图进行详细说明，包括各个元器件的作用、工作原理和操作流程等。

　　1. 充电：应急灯通常内置了一块可充电电池，当接通电源时，电池会开始充电。

　　当电网正常供电时，应急灯会自动切换到待机状态，同时保持充电状态，以备接下来的紧急情况。

　　这可以通过电路中的传感器来实现，一旦监测到电网的电压下降或者中断，系统就会自动触发应急工作模式。

　　4. 照明输出：在应急工作模式下，应急灯会通过控制电路将储存在电池中的电能转化为光能，从而提供灯光照明。

　　5. 照明控制：应急灯可以具备一些额外的照明控制功能，例如手动开关控制、自动感应控制（通过光控传感器感应环境亮度来自动开关灯光）等。

　　总的来说，应急灯的工作原理是通过监测电网情况和自动切换工作模式，将储存的电能转化为可见光来提供照明。

　　此时，电源直接为灯具供电，同时电池开始进行自动充电，以保持足够的电量储备。

　　2. 当电网突然停电或电源发生故障时，控制电路会自动感应到电压变化，并切换到应急工作模式。

　　通常，照明应急灯会使用节能高效的LED灯源，以提供亮度较高的照明效果，同时保证电池能够提供较长时间的照明。

　　5. 当电网供电恢复时，控制电路会再次感应到电压变化，并切换回正常工作模式。

　　通过上述工作原理，照明应急灯可以在电网突然停电时自动切换到备用电池供电，提供亮度较高的照明，以确保人员安全和照明需要的满足。

　　EPS应急电源系统主要包括整流充电器、蓄电池组、逆变器、互投装 置和系统控制器等部分。 ①整流充电器的作用是在市电输入正常时，实现对蓄电池组适时充电。 ②逆变器是核心。在市电非正常工作时，将储存的直流电源转换成交流 电源。 ③互投装置保证负载在市电及逆变器输出间的顺利切换。 ④系统控制器是对整个系统进行实时控制，并可以发出故障告警信号和 远程联动控制信号，并可通过标准通讯口由上机位实现EPS系统的远事项 EPS产品是随用户图纸设计的不同需求而变化的产品，所以要根据图纸 了解清楚产品的规格。 ①输入电网的路数，是双路输入还是单路输入； ②输入的相数，是单相还是三相； ③负载的总容量，负载的种类，值做照明还是作动力用，带什么负载； ④应急备用时间； ⑤输出支路数，指要求输出多少回路；是否要求带消防联动功能； ⑥机箱颜色，以及上述没有提到的其他要求；

　　一、EPS描述 应急电源EPS,专门为消防设备和专用符合或照明用电而设计。在 交流电网正常运行时，由交流电网经过设备内互投装置直接给负载 供电，同时设备内充电器给电池组进行智能充电。交流电网断电后， 设备将立即投切至逆变输出，即：由电池组备用电经过kb体育官网 kb体育网址逆变，继续 给负载提供正弦波交流电。当电网电压正常后，本设备将恢复至电 网供电。

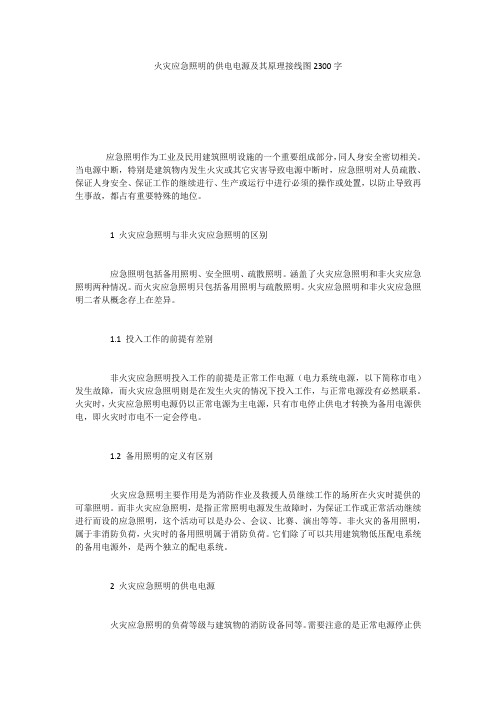

　　火灾应急照明的供电电源及其原理接线字应急照明作为工业及民用建筑照明设施的一个重要组成部分，同人身安全密切相关。

　　当电源中断，特别是建筑物内发生火灾或其它灾害导致电源中断时，应急照明对人员疏散、保证kb体育平台官网 kb体育人身安全、保证工作的继续进行、生产或运行中进行必须的操作或处置，以防止导致再生事故，都占有重要特殊的地位。

　　1 火灾应急照明与非火灾应急照明的区别应急照明包括备用照明、安全照明、疏散照明。

　　1.1 投入工作的前提有差别非火灾应急照明投入工作的前提是正常工作电源（电力系统电源，以下简称市电）发生故障，而火灾应急照明则是在发生火灾的情况下投入工作，与正常电源没有必然联系。

　　火灾时，火灾应急照明电源仍以正常电源为主电源，只有市电停止供电才转换为备用电源供电，即火灾时市电不一定会停电。

　　1.2 备用照明的定义有区别火灾应急照明主要作用是为消防作业及救援人员继续工作的场所在火灾时提供的可靠照明。

　　而非火灾应急照明，是指正常照明电源发生故障时，为保证工作或正常活动继续进行而设的应急照明，这个活动可以是办公、会议、比赛、演出等等。

　　2 火灾应急照明的供电电源火灾应急照明的负荷等级与建筑物的消防设备同等。

　　需要注意的是正常电源停止供电后，备用照明应急电源供电转换的时间不应大于5s,金融商业交易场所不应大于1.5s。

　　疏散照明的应急电源供电的转换时间不应大于5s，因此在主电源与备用电源切换时，应该满足转换时间的要求。

　　2.1 一级负荷的应急照明供电方式有：2.1.1 双市电：双电源自动转换装置的动作时间，ATSE 切换时间一般不小于0.15s, 接触器类自动转换装置的切换时间一般小于0.5s。

　　1. 电源供电：应急灯光一般使用直流电源或者电池供电，保证灯具在停电情况下能够正常工作。

　　5. 应急模式：进入应急模式后，灯具会切换为应急灯光状态，电池会给灯具提供电能供应。

　　6. 发光：当电池给灯具提供电能时，电能会通过电路板中的电子元件（例如电阻、电容、LED等）进行转换，最终转化为光能，实现应急灯光的发光效果。

　　7. 光照控制：一些应急灯具可能还配备有光照控制功能，可以根据环境亮度自

　　通过以上过程，应急灯光能够在停电或紧急情况下提供照明，确保人们能够在黑暗环境中正常活动，避免意外事故的发生。

　　那如何切断非消防电源？又如何接通火灾应急照明及疏散标志灯呢？在此介绍几种简单的方法。

　　方法1、采用自带蓄电池灯具这种做法是目前工程项目中比较常见的做法：在有消防火灾后，通过火警多线模块和中间继电器接通非消防负荷断路器分励脱扣附件，在消防控制室切断非消防电源；而当电源切除后，利用应急照明灯具自带的蓄电池进行短时供电。

　　如图1：灯具自带蓄电池应急照明线 灯具自带蓄电池应急照明线）平时照明：电源由断路器QF与现场翘班开关接通，灯具点亮，灯具蓄电池由充电电源线）应急照明：当确认有火灾发生，非消防负荷切除后，充电电源线失电，灯具由蓄电池短时供电，以满足消防疏散和救援。

　　方法2、采用普通灯具+消防强制启动信号此方法是如图2：普通灯具+消防强制启动的应急照明：1）正常照明：市电正常供电，QF与QF1在合闸状态，此时双控开关处于L1位置时，灯具正常点亮，当双控开关处于L2位置时，灯具正常熄灭。

　　2）应急照明：即发生消防火灾的时候，此时分两种情况：第一种情况，若双控开关处于L1位置，灯具已经点亮，能满足照明要求；第二种情况，就是双控开关处于L2位置，即正常照明时的熄灭状态，这时消防控制中心输出消防强制启动信号，该信号使回路中接触器KM 动作，因此电源由QF、QF2及KM回路向照明灯具供电，灯具应急点亮。

　　图2：普通灯具+消防强制启动的应急照明方法3、采用自带蓄电池灯具+消防强制启动信号方法1应急照明是通过切断电源，使充电电源线失电才能实现，其实现的前提是必须切断电源；方法2应急照明是通过消防强制启动信号启动接触器来实现的，其实现的前提出现消防火灾时，供电电源不能断电，当然消防强制启动回路可以由单独的应急供电回路供电，但成本会很高；因此方法1与方法kb体育官网 kb体育网址2都存在不同程度的缺陷。

　　在电路设计上，需要考虑电源稳定性、开关的可靠性、指示灯的亮度和耐用性等因素。

　　同时，为了确保在电源故障时仍能正常工作，还需要考虑备用电源或者电池供电的设计。

　　在实际应用中，还需要符合相关的安全标准和法规要求，确保应急出口指示灯在紧急情况下能够可靠地发挥作用。

　　总的来说，应急出口指示灯电路的原理是通过电源、开关、指示灯和控制电路等部分的相互配合，实现在紧急情况下为人们提供疏散方向指引的功能。

　　收藏啦！十种常见照明电路十种常见照明电路随着我国经济的不断发展，电气技术也在日渐普及，各个行业中从事电气工作的人员也越来越多，这就要求广大从事电工、机械设备操作的技术人员与时俱进，掌握更多的电气方面的设计、安装以及更实际的操作维修技能。

　　为了帮助广大从事电气工作人员掌握更多的电工电路连接的应用知识，特选取十例常见照明电路，目的是给初、中级电工技术人员或想从事电气维修工作的人员，如职业学院的学生以及下岗再就业人员，提供一些更实用、更具有操作性的电路图，使广大读者能活学活用。

　　在较短的学习时间中，学到最实用的电工电路知识，并能应用到实际工作当中，从而达到学以致用，取得立竿见影的良好效果，在自己的工作中取得更好的经济效益。

　　图1双荧光灯的户外广告双灯管接线电路二、一只单连开关控制三盏灯电路用一只单连开关控制三盏灯及三盏以上灯的线所示，要注意通过开关的电流值不能超过该开关允许的范围。

　　图2一只单连开关控制三盏灯电路三、用三个开关控制一盏灯电路在日常生活中，经常需要用两个或多个开关来控制一盏灯，如楼梯上有一盏灯，要求上、下楼梯口处各安装一个开关，使人员上、下楼时都能开灯或关灯。

　　图3用三个开关控制一盏灯电路四、路灯光电控制电路这是一种简单的光控开关电路，工作原理如图4所示。

　　当晚上（照度低）时，光敏电阻GR的电阻增大，VT1的基极电流减小直至截止，于是VT2也截止。

　　当遇到停电等突发情况时，蓄电池会自动将储存的电能供应给灯具，使灯具亮起，以提供紧急照明。

　　2. 应急状态：当停电或断电时，系统检测到电网供电中断情况后，自动切断正常电源，并将蓄电池与灯具连接。

　　此时，蓄电池作为应急电源，电流从蓄电池通过电流控制电路进入灯具内的LED灯珠，使其发光照明。

　　3. 自动测试：定期自动测试蓄电池充放电性能，以确保应急灯作为紧急供电装置的可靠性。

　　通过这些原理和功能，应急灯可以在电力供应中断时提供紧急光照，帮助人们适应暗无天日的环境，确保人们的生命安全。
